全自动卧式圆瓶贴标机

2018-12-17 10:40 不干胶贴标机
全自动卧式圆瓶贴标机


产品名称:全自动卧式圆瓶贴标机


全自动卧式圆瓶贴标机简介:

适用于站立不稳的圆柱形物体圆周、半圆周的贴标,采用卧式传送、卧式贴标的方式,增加稳定性,提高贴标效率。 可选配打码机或喷码机到贴标头,可实现在标签上打印生产日期、批号和喷印条码等信息。 可选配喷码机到输送带,可实现贴标前或贴标后在产品上喷印生产日期、批号、条码等信息。

适用范围:
适用标签:不干胶标签、不干胶膜、电子监管码,条形码等。
适用产品:要求圆周面或小圆锥面上贴附标签或膜的小产品。
应用行业:广泛应用于医药、化妆品、电子、五金、塑胶等行业。
应用实例:固体胶瓶贴标、口服液瓶贴标、笔杆贴标、唇膏贴标等。

技术参数:

下为标准机型技术参数,其他特殊要求和功能,可量身订做
适用产品直径(针对圆瓶): 外径φ10mm~30mm
贴标精度(mm):±0.5mm
贴标速度(pcs/min) :150~400pcs/min
重量(kg):约200kg
频率(HZ):50HZ
电压(V):220V
功率(W):1470W
贴标设备的外形尺寸(mm)(长×宽×高):2020×650×1450


总视图:

贴标机的机械结构和各部分功能,如下图标注所示:

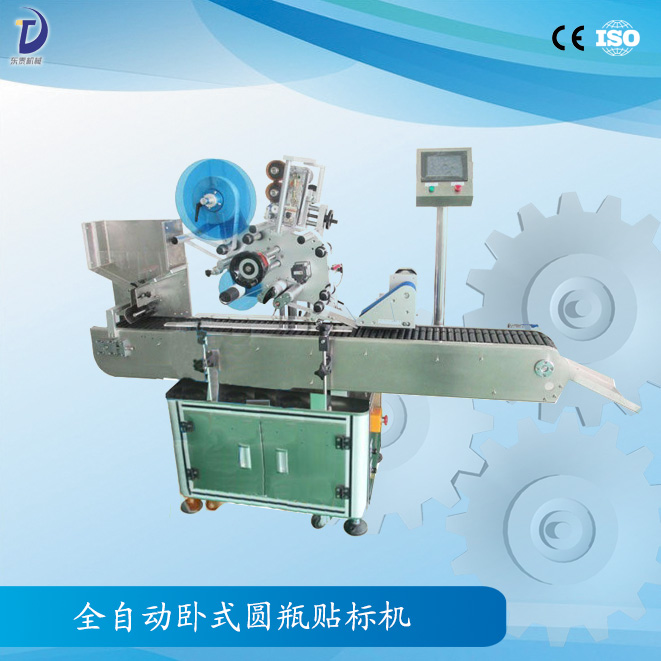

全自动卧式圆瓶贴标机总试图

序号 机构名称 机构说明
1 分料机构 用于将层叠的产品分离成单张
2 总开关 整台机器的总电源开关
3 输送机构 将产品输送到贴标位置,贴标后,输送到收料机构
4 收料机构 承接完成贴标输送过来的产品
5 覆标机构 贴标的核心部件,实现贴标功能
6 贴标头 贴标的核心部件,实现贴标功能
7 触摸屏 人机对话窗口,进行各种参数调节
8 电箱 贴标机电气控制中心,排布各种控制器和PLC
9 打码机 打印产品生产日期等信息

局部视图:
全自动卧式圆瓶贴标机局部视图

序号 机构名称 机构说明
1 料盘 用于装卷装标签
2 刹车 用于刹住标签,防止标签松开,保持标带的张力
3 滚筒 绕行标签,保证标签的张力
4 标签压紧装置 压紧标签,保证标签的张力
5 电眼架 安装测标电眼,前后移动电眼
6 牵引机构 牵引机构
7 剥标板 剥离标签
8 压标机构 用于压紧标签
9 收料机构 回收标签底纸
10 横向调整 调节整个贴表头的左右位置
11 纵向调整 用于将贴表头整体升降

全自动卧式圆瓶贴标机基本用途:

1.全自动卧式圆瓶贴标机:适用于站立不稳的圆柱形物体圆周、半圆周的贴标,采用卧式传送、卧式贴标的方式,增加稳定性,提高贴标效率。
2.全自动卧式圆瓶贴标机:可选配打码机或喷码机到贴标头,可实现在标签上打印生产日期、批号和喷印条码等信息。
3.全自动卧式圆瓶贴标机:可选配喷码机到输送带,可实现贴标前或贴标后在产品上喷印生产日期、批号、条码等信息。

功能特点:
采用拨瓶轮下料,更换分瓶轮可用于不同物料分料。一台机器可适用多种规格的物料。
采用辊子链输送,确保贴标精度和稳定的贴标效果。
触控屏操作,方便直观。
具有智能化的标签管理和故障报警处理功能。
具有特的防碎瓶技术。
主要电气元件全部采用外知名品牌,确保质量稳定可靠。
可选配印字机或喷码机,实现生产日期等的标识。


产品特点:

高速,采用侧卧式滚筒输送机构,输送链倾斜,瓶子自动导正,输送贴标稳定。贴标速度高达400瓶/分钟, 节省大量人力物力;
破瓶率低,应用柔性分瓶技术和柔性覆标技术,分瓶贴标顺畅,破瓶率低于十万分之一;
贴标质量优,采用标带绕行纠偏技术,标签头尾对贴重合度高;搓滚式覆标,贴标平整、无皱褶、无气泡, 提升包装质量;
稳定性高,松下PLC+松下触摸屏+松下针形电眼+德劳易测标签电眼组成的高级电控系统,支持设备7×24小时高速 运转;
智能控制,自动光电追踪,具备无物不贴标,无标自动校正和标签自动检测功能,防止漏贴和标签浪费;
坚固卫生,主要采用不锈钢和高级铝合金制造,符合GMP生产规范,结构牢固,美观大方;
具有故障报警功能,生产计数功能,省电功能,生产数设定提示功能,参数设置保护功能,方便生产管理;
可选配功能:
①热打码/喷码功能;
②自动收料功能(结合产品考虑);
③自动上料功能(按客户要求订

全自动卧式圆瓶贴标机效果案例:

卧式贴标机案例卧式圆瓶贴标机贴标效果全自动圆瓶贴标机案例
